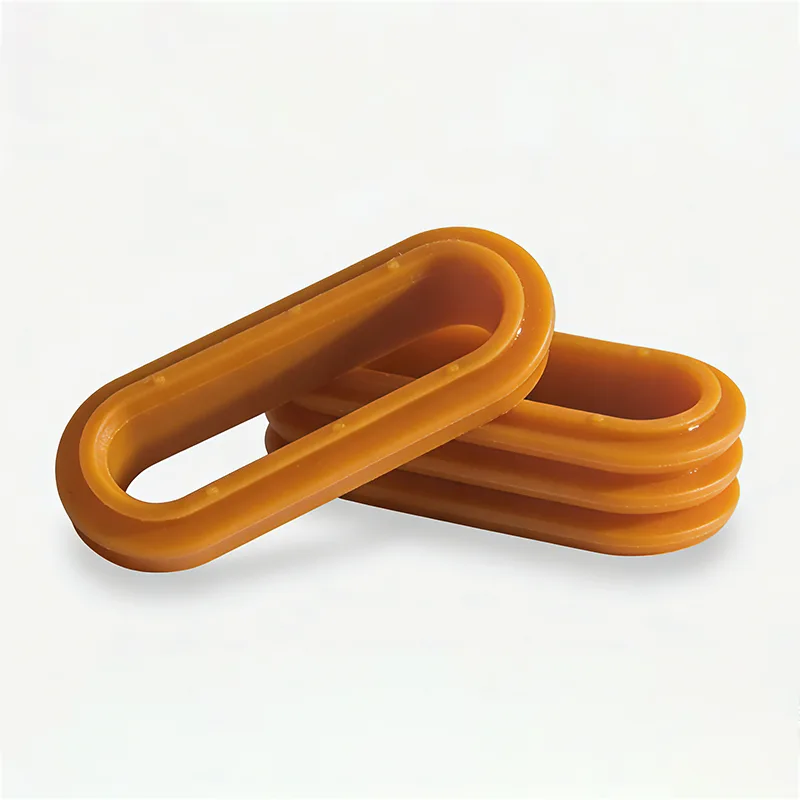

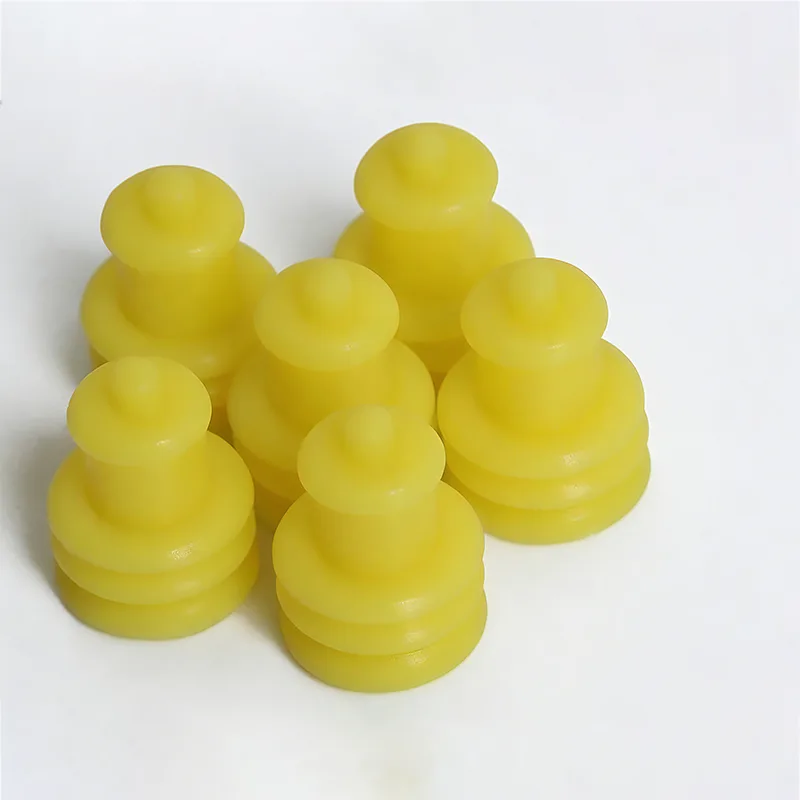

วงแหวนซีลยางซิลิโคนขั้วต่อยานยนต์

แหวนซีลยางซิลิโคนของตัวเชื่อมต่อยานยนต์เป็นส่วนประกอบการปิดผนึกที่ใช้ซิลิโคนซึ่งติดตั้งอยู่ภายในตัวเชื่อมต่อยานยนต์ต่างๆ (เช่นตัวเชื่อมต่อชุดสายไฟ ตัวเชื่อมต่อท่อส่งของเหลว และตัวเชื่อมต่อเซ็นเซอร์) หน้าที่หลักคือแยกน้ำภายนอก ฝุ่น สารปนเปื้อนในน้ำมัน และก๊าซที่มีฤทธิ์กัดกร่อน ในขณะเดียวกันก็ปกป้องสื่อของไหลภายใน (เช่น สารหล่อเย็น น้ำมันเบรก) หรือส่วนประกอบในการส่งสัญญาณจากการรบกวนจากสิ่งแวดล้อมภายนอก จึงรับประกันความเสถียรในการเชื่อมต่อ ประสิทธิภาพการปิดผนึก และอายุการใช้งานของตัวเชื่อมต่อ

โดยทั่วไปแล้ววงแหวนซีลเหล่านี้จะมีความทนทานต่ออุณหภูมิสูงและต่ำได้ดีเยี่ยม (ตั้งแต่ -40°C ถึง 200°C) ความต้านทานการเสื่อมสภาพ คุณสมบัติของฉนวน และความยืดหยุ่น มีความสามารถในการปรับให้เข้ากับสภาพแวดล้อมการทำงานที่ซับซ้อนของพื้นที่ยานยนต์ต่างๆ เช่น ห้องเครื่อง แชสซี และตัวถังรถ ซึ่งทำหน้าที่เป็นส่วนประกอบพื้นฐานที่สำคัญสำหรับการกันน้ำ กันฝุ่น และการป้องกันการรั่วไหลของยานยนต์

พารามิเตอร์ผลิตภัณฑ์

สถานการณ์การใช้งานสำหรับวงแหวนซีลยางซิลิโคนตัวเชื่อมต่อยานยนต์มีอะไรบ้าง

สถานการณ์การใช้งานของวงแหวนซีลยางซิลิโคนตัวเชื่อมต่อยานยนต์ครอบคลุมส่วนตัวเชื่อมต่อต่างๆ ทั่วทั้งยานพาหนะ วัตถุประสงค์หลักคือเพื่อให้การป้องกันการซีลสำหรับขั้วต่อที่ต้องการการกันน้ำ กันฝุ่น และความต้านทานการกัดกร่อน เพื่อให้มั่นใจในความเสถียรของการส่งสัญญาณหรือการส่งของเหลว สถานการณ์การใช้งานเฉพาะมีดังนี้:

1. ขั้วต่อที่เกี่ยวข้องกับห้องเครื่องยนต์

ห้องเครื่องมีอุณหภูมิสูง มีการปนเปื้อนของน้ำมันอย่างหนัก และการสั่นสะเทือนที่รุนแรง วงแหวนซีลยางซิลิโคนเหล่านี้ส่วนใหญ่จะใช้สำหรับขั้วต่อชุดสายไฟเครื่องยนต์ ขั้วต่อเซ็นเซอร์ (เช่น ขั้วต่อเซ็นเซอร์ออกซิเจน ขั้วต่อเซ็นเซอร์อุณหภูมิน้ำ ขั้วต่อเซ็นเซอร์ตำแหน่งเพลาข้อเหวี่ยง) ขั้วต่อท่อส่งน้ำมันเชื้อเพลิง และขั้วต่อท่อระบบทำความเย็น พวกเขาสามารถแยกสารปนเปื้อนในน้ำมันที่มีอุณหภูมิสูงและสารหล่อเย็นที่เกิดจากการทำงานของเครื่องยนต์ได้ ในขณะเดียวกันก็ป้องกันไม่ให้น้ำฝนและฝุ่นเข้ามา จึงหลีกเลี่ยงการลัดวงจรของตัวเชื่อมต่อหรือการสัมผัสที่ไม่ดี

2. ขั้วต่อที่เกี่ยวข้องกับแชสซีและตัวถังรถ

แชสซีมีแนวโน้มที่จะสัมผัสกับน้ำโคลนและกรวด ในขณะที่ตัวรถเกี่ยวข้องกับการเชื่อมต่อไฟฟ้าต่างๆ แหวนซีลยางซิลิโคนขั้วต่อยานยนต์เหมาะสำหรับขั้วต่อชุดสายไฟแชสซี (เช่น ขั้วต่อเซ็นเซอร์ ABS ขั้วต่อระบบเบรก) ขั้วต่อเซ็นเซอร์ระบบกันสะเทือน ขั้วต่อชุดสายไฟประตู/หน้าต่าง และขั้วต่อหลอดไฟรถยนต์ (เช่น ขั้วต่อไฟหน้า ขั้วต่อไฟท้าย ขั้วต่อสัญญาณไฟเลี้ยว) พวกเขาสามารถต้านทานการจมอยู่ในน้ำโคลนบนถนนและการเสียดสีจากการกระแทกกรวด ช่วยให้มั่นใจได้ถึงการทำงานปกติของส่วนประกอบไฟฟ้าของตัวรถ

3. ตัวเชื่อมต่อสำหรับระบบไฟฟ้าสามระบบของยานพาหนะพลังงานใหม่

นี่เป็นสถานการณ์การใช้งานหลักสำหรับรถยนต์พลังงานใหม่ วงแหวนซีลยางซิลิโคนของขั้วต่อยานยนต์ใช้กับขั้วต่อชุดแบตเตอรี่จ่ายไฟ ขั้วต่อตัวควบคุมมอเตอร์ ขั้วต่อปืนชาร์จ และขั้วต่อชุดสายไฟแรงสูง จำเป็นต้องตอบสนองความต้องการของประสิทธิภาพการปิดผนึกสูง ความต้านทานแรงดันสูง และทนต่ออุณหภูมิที่กว้าง ไม่เพียงแต่สามารถป้องกันความชื้นภายนอกเข้ามาและก่อให้เกิดการลัดวงจรไฟฟ้าแรงสูงเท่านั้น แต่ยังหลีกเลี่ยงการรั่วไหลของน้ำหล่อเย็นของแบตเตอรี่ ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยของระบบไฟฟ้าสามตัว

4. ขั้วต่อสำหรับอุปกรณ์อิเล็กทรอนิกส์ในรถยนต์

สภาพแวดล้อมในรถยนต์ค่อนข้างคงที่ แต่การป้องกันการซีลขั้นพื้นฐานยังจำเป็นต้องมี วงแหวนซีลยางซิลิโคนใช้สำหรับขั้วต่อระบบความบันเทิงในรถยนต์ ขั้วต่อระบบควบคุมเครื่องปรับอากาศ ขั้วต่อถุงลมนิรภัย และขั้วต่อกล้องถ่ายภาพถอยหลัง พวกเขาสามารถป้องกันฝุ่นและน้ำควบแน่นภายในรถไม่ให้เข้ามา ยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์ และหลีกเลี่ยงความล้มเหลวของฟังก์ชันสำคัญๆ เช่น ถุงลมนิรภัย และภาพถอยหลัง

วิธีการเลือกแหวนซีลยางซิลิโคนที่เหมาะสมสำหรับขั้วต่อยานยนต์

ในการเลือกแหวนซีลยางซิลิโคนที่เหมาะสมสำหรับคอนเนคเตอร์รถยนต์ จำเป็นต้องพิจารณาสภาพการทำงานของคอนเนคเตอร์ โครงสร้างการติดตั้ง ประเภทหน้าสัมผัสปานกลาง และมาตรฐานอุตสาหกรรมยานยนต์ คัดกรองผลิตภัณฑ์ตามขั้นตอนหลักและประเด็นสำคัญต่อไปนี้เพื่อให้มั่นใจถึงประสิทธิภาพการซีลและอายุการใช้งาน:

ขั้นตอนที่ 1: จับคู่พารามิเตอร์สภาพการทำงาน

การจับคู่ความต้านทานต่ออุณหภูมิ: เลือกวัสดุตามช่วงอุณหภูมิของตำแหน่งการติดตั้งตัวเชื่อมต่อ

สำหรับพื้นที่ที่มีอุณหภูมิสูง เช่น ห้องเครื่องยนต์และบริเวณใกล้เคียงท่อไอเสีย (อุณหภูมิสูงถึง 120°C–200°C): จัดลำดับความสำคัญ VMQ (ซิลิโคนวัลคาไนซ์อุณหภูมิสูง) หรือ FVMQ (ซิลิโคนฟลูออริเนต) วัสดุเหล่านี้ต้านทานการเสื่อมสภาพที่อุณหภูมิสูง และไม่เสี่ยงต่อการเสียรูปหรือแข็งตัว

ขั้นตอนที่ 2: จับคู่โครงสร้างการติดตั้งตัวเชื่อมต่อ

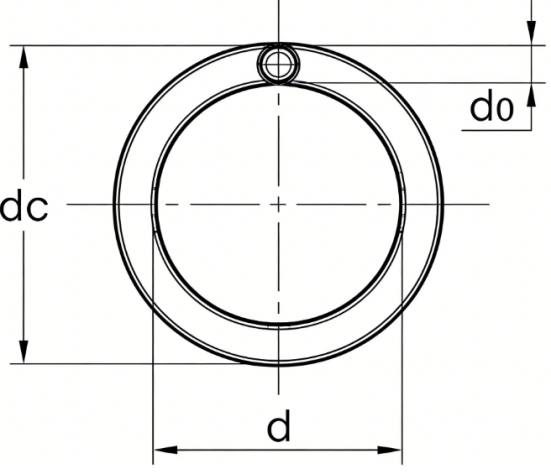

การจับคู่ขนาดที่แม่นยำ: ปรับแต่งขนาดแหวนซีลตามเส้นผ่านศูนย์กลางด้านใน เส้นผ่านศูนย์กลางภายนอก และเส้นผ่านศูนย์กลางหน้าตัดของร่องซีลของตัวเชื่อมต่อ ความพอดีของสัญญาณรบกวนควรได้รับการควบคุมภายใน 8%–15% การใส่การรบกวนที่ไม่เพียงพอไม่สามารถสร้างพรีโหลดได้เพียงพอ ในขณะที่การใส่การรบกวนที่มากเกินไปอาจทำให้เกิดปัญหาในการประกอบและการเสียรูปถาวรภายใต้การบีบอัดในระยะยาว

ขั้นตอนที่ 3: ปฏิบัติตามมาตรฐานและการรับรองอุตสาหกรรมยานยนต์

ผลิตภัณฑ์ต้องเป็นไปตามมาตรฐานอุตสาหกรรมยานยนต์บังคับ เช่น การรับรองระบบ IATF 16949 เพื่อให้มั่นใจว่ามีความสอดคล้องในกระบวนการผลิต

ขั้นตอนที่ 4: ตรวจสอบประสิทธิภาพการปิดผนึกจริง

สุ่มตัวอย่างการทดสอบระดับ IP (เช่น IP67/IP6K9K) เพื่อจำลองสภาพแวดล้อมการล้างด้วยแรงดันสูงและการจุ่ม และยืนยันว่าไม่มีการรั่วไหล

ทำการทดสอบอายุของวงจรที่อุณหภูมิต่ำและสูงเพื่อตรวจสอบว่าความยืดหยุ่นและประสิทธิภาพการซีลของวงแหวนซีลลดลงหรือไม่หลังจากใช้งานในระยะยาว

ดำเนินการทดสอบการสั่นสะเทือน: จำลองสภาวะการสั่นสะเทือนระหว่างการทำงานของยานพาหนะเพื่อให้แน่ใจว่าวงแหวนซีลจะไม่หลุดหรือเสียหาย
