มาตรฐานสากลใดบ้างที่ใช้กับ X-Rings คำอธิบายโดยละเอียดของระบบมาตรฐานมิติทั่วไป

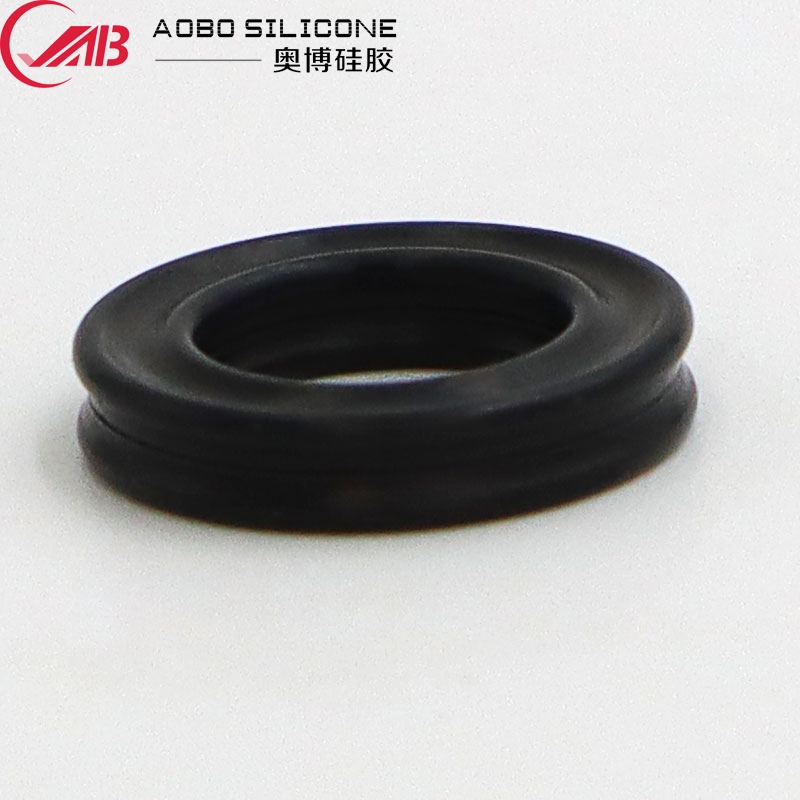

ในสถานการณ์การซีลแบบไดนามิก เช่น ระบบไฮดรอลิกและนิวแมติก เครื่องจักรก่อสร้างและอุปกรณ์เครื่องมือกลเอ็กซ์ริง(หรือที่เรียกว่าวงแหวนสี่วง) จะค่อยๆ เข้ามาแทนที่โอริงแบบเดิมสำหรับการใช้งานจริง ต้องขอบคุณข้อดีของโครงสร้างสี่กลีบ: แรงเสียดทานต่ำ ความต้านทานการหมุน และประสิทธิภาพการปิดผนึกที่มั่นคง ในระหว่างกระบวนการคัดเลือก การชี้แจงระบบมาตรฐานมิติที่สอดคล้องกันเป็นข้อกำหนดเบื้องต้นหลักในการรับประกันความเข้ากันได้ของการปิดผนึกและความน่าเชื่อถือในระยะยาว

ปัจจุบัน ยังไม่มีมาตรฐานระดับชาติที่เป็นอิสระสำหรับวงแหวน X ในประเทศจีนโดยเฉพาะ ในอุตสาหกรรม เป็นเรื่องธรรมดาที่จะอ้างอิงระบบมิติที่ระบุใน GB/T 3452.1กำลังของไหลไฮดรอลิก - โอริง - ส่วนที่ 1: อนุกรมมิติและความคลาดเคลื่อนและทำการปรับเปลี่ยนร่วมกับข้อกำหนดการออกแบบโครงสร้างสำหรับซีลแบบลูกสูบในซีรีส์ GB/T 10708 เนื่องจากวงแหวน X มีส่วนหน้าตัดที่มีรูปทรงขวาง ขนาดแกนกลางของพวกมันรวมทั้งเส้นผ่านศูนย์กลางด้านในและเส้นผ่านศูนย์กลางหน้าตัดจึงใช้แทนกันได้กับโอริงที่มีสเปคเดียวกัน เฉพาะพารามิเตอร์เช่นอัตราส่วนการอัดและความกว้างของร่องในการออกแบบร่องเท่านั้นที่ต้องปรับแยกกันตามลักษณะของโครงสร้างสี่ปาก

ระบบที่ใช้กันอย่างแพร่หลายทั่วโลกคือมาตรฐาน AS568A ของสหรัฐอเมริกา ขนาดแหวนเอ็กซ์จากผู้ผลิตซีลส่วนใหญ่ตรงกับลำดับมิติโอริงของมาตรฐานนี้อย่างเคร่งครัด ช่วยให้สามารถเลือกผลิตภัณฑ์ได้โดยตรงผ่านรหัสข้อมูลจำเพาะ AS568 นอกจากนี้ ผู้ผลิตรายใหญ่ระดับโลกยังนำมาตรฐานเมตริกสากล ISO 3601 มาใช้อีกด้วย ทำให้เหมาะสำหรับการจับคู่อุปกรณ์ส่งออกและระบบไฮดรอลิกของยุโรป สำหรับการรองรับอุปกรณ์ของญี่ปุ่น ส่วนใหญ่จะอ้างอิงขนาดที่สอดคล้องกับมาตรฐาน JIS B2401

การเข้าใจความแตกต่างของระบบระหว่างมาตรฐาน X-ring อย่างชัดเจนสามารถหลีกเลี่ยงการเลือกที่ไม่ตรงกันได้อย่างมีประสิทธิภาพ และปรับปรุงความสามารถในการแลกเปลี่ยนซีลข้ามแบรนด์ได้อย่างมาก ความแตกต่างหลักระหว่างมาตรฐานต่างๆ อยู่ที่หน่วยมิติ เกรดพิกัดความเผื่อ และลำดับข้อกำหนด มาตรฐานของสหรัฐอเมริกาใช้นิ้วเป็นหน่วยพื้นฐาน ในขณะที่มาตรฐาน ISO และมาตรฐานแห่งชาติของจีนใช้หน่วยเมตริกมิลลิเมตร ควรสังเกตการแปลงหน่วยในระหว่างการเลือกเพื่อป้องกันความล้มเหลวในการปิดผนึกที่เกิดจากการเบี่ยงเบนมิติ การจับคู่มาตรฐานแหวน X อย่างเหมาะสมกับสภาพการทำงานจริงเป็นกุญแจสำคัญในการลดต้นทุนการบำรุงรักษาอุปกรณ์และยืดอายุการใช้งานของซีล

หากคุณต้องการตารางเปรียบเทียบขนาดที่สมบูรณ์สำหรับมาตรฐานที่เกี่ยวข้อง พารามิเตอร์การออกแบบร่อง หรือคำแนะนำในการเลือกเฉพาะสำหรับเงื่อนไขลูกสูบไฮดรอลิก โปรดติดต่อเราเพื่อรับการสนับสนุนทางเทคนิคอย่างมืออาชีพ เรานำเสนอโซลูชันการปิดผนึกข้อกำหนดเฉพาะเต็มรูปแบบที่ปรับแต่งได้ตามความต้องการของคุณ
